Īss ievads
|
Precizitāte: |
±0.5% |
Caurules izmērs: |
1"~200" (25~5000 mm) |
|
Izvade: |
OCT, relejs RS485, 4-20mA, RTD |
Vidēja temperatūra: |
-40℉ ~ +302℉(-40 grādi ~ +150 grāds) |
Produkta ievads
D118 ir augstas veiktspējas-transit-laika pFlow ultraskaņas plūsmas mērītājs, kas izveidots ar ARM/FPGA mikroshēmām un zema-sprieguma plata-impulsa tehnoloģiju, kas ir ideāli piemērots tīriem šķidrumiem.
Tas atbalsta ne tikai sensoru{0}}skavas, bet arī ievietošanas sensorus, kas ļauj uzstādīt uz caurulēm (25 mm–5000 mm). Sensori strādā pie -40 grādiem ~ 150 grādiem, ar kabeļiem pagarināms līdz 305m.
Atbalsta 0.5% precizitāti, 0.01m/s ~ 12m/s plūsmas diapazonu, SD kartes datu reģistrēšanu (512 faili), 4-20mA/OCT/releja izejas un MODBUS/FUJI protokolus.
Tas darbojas arī kā enerģijas skaitītājs (ar RTD/AI temp ievadi). Piemērots ūdens, notekūdeņu, HVAC un rūpnieciskiem procesiem, līdzsvarojot elastību, izturību un precizitāti.
- Rūpnieciskā ūdens monitorings, komerciālā ūdensapgādes uzskaite
- Ūdens un notekūdeņu apsaimniekošana
- HVAC (apkure, ventilācija un gaisa kondicionēšana) sistēmas
- Pārstrādes rūpniecība (ķīmiskā, farmācijas, pārtikas un dzērienu rūpniecība)
- Energopārvaldība un vides monitorings
- Lauksaimniecība un apūdeņošanas sistēmas
- Pētniecība un attīstība
- Telpu apsaimniekošana
- Rūpnieciskā apkope un traucējummeklēšana
- Oglekļa pēdas nospiedums, oglekļa audits, oglekļa novērtējums, oglekļa neitralitāte un oglekļa tirdzniecība utt.
Produkta parametrs
Tehniskie parametri
|
Veiktspējas specifikācijas |
|
|
Plūsmas diapazons |
± (0,03 pēdas/s ~ 40 pēdas/s) ±(0.01m/s ~ 12 m/s ) |
|
Precizitāte |
±0,5% no izmērītās vērtības |
|
Atkārtojamība |
0.15% |
|
Linearitāte |
±0.5% |
|
Caurules izmērs |
Skava-vai ievietošana: 1"~ 200" (25mm~5000mm) |
|
Funkciju specifikācijas |
|
|
Izejas |
Analogā izeja: 0/4 ~ 20 mA, ( max slodze 750 Ω ); Impulsu izvade: 0 ~ 9999 Hz, OCT (min. un max. frekvence ir regulējama); Releja izeja: maks. frekvence 1Hz (1A@125VAC vai 2A@30VDC). |
|
Komunikācija Interfeiss |
RS232 un RS485. |
|
SD karte |
Atmiņa: 8 GB; Max: 512 faili; Ieraksta laika intervāls: 1~3600s |
|
Barošanas avots |
90 ~ 245 V maiņstrāva (48 ~ 63 Hz) vai 10 ~ 36 V līdzstrāva |
|
Tastatūra |
22 viegli taustes taustiņi. |
|
Displeja ekrāns |
20 × 2 režģu burtu un ciparu LCD ekrāns ar aizmugurgaismojumu. |
|
Temperatūra |
Raidītājs: 14 ℉ ~ 122 ℉ (-10 grādi ~ 50 grādi) Pārveidotājs: 40 ℉ ~ 176 ℉ (-40 grādi ~ 80 grādi) Pārveidotājs: 32 ℉ ~ 302 ℉ (0 grādi ~ 150 grādi) |
|
Mitrums |
No 0 līdz 99% RH, ne{2}}kondensējošs |
|
Fiziskās specifikācijas |
|
|
Raidītājs |
NEMA13 (IP65). |
|
Pārveidotājs |
Iekapsulēts dizains, IP68; Standarta kabeļa garums: 9m. |
|
Svars |
Raidītājs: aptuveni 2,15 kg. Pārveidotājs: aptuveni 0,9 kg (standarta) |
Ķermeņa parametri
Izskats
Iinstalēšana

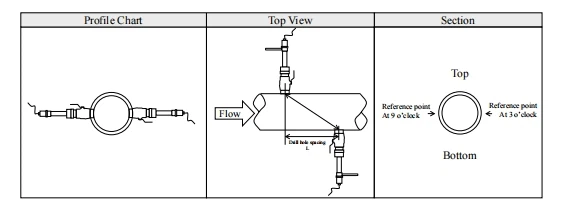

Z uzstādīšanas metode

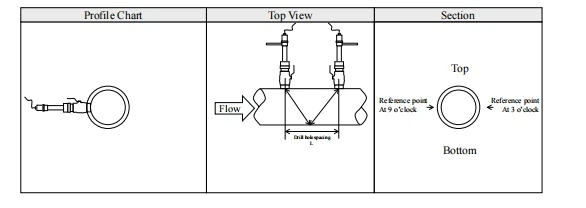

V uzstādīšanas metode
FAQ
J: Ar kādiem ievietošanas sensoriem var darboties ultraskaņas plūsmas mērītājs D118?
A: Tas atbalsta W211, W110 un WH ievietošanas sensorus.
J: Kāds ir D118 plūsmas ātruma diapazons un precizitāte?
A: plūsmas ātrums: 0,01 m/s ~ 12 m/s; precizitāte: ±0,5% no izmērītās vērtības (0,5m/s~12m/s).
J: Kā uzstādīt D118 ievietošanas sensorus, neatlaižot caurules spiedienu?
A: Izmantojiet lodveida vārstus-slēgvārstus, lai noņemtu sensorus, nav nepieciešams spiediena samazināšana.
J: Kādus sakaru protokolus atbalsta D118?
A: Tas atbalsta RS485-FUJI protokolu un MODBUS protokolu.
J: Vai D118 var darboties kā enerģijas skaitītājs?
A: Jā, ar RTD moduli vai AI temp ieeju (4-20mA), lai aprēķinātu enerģiju.
Populāri tagi: ievietošanas ultraskaņas plūsmas mērītājs, Ķīnas ievietošanas ultraskaņas plūsmas mērītāja ražotāji, piegādātāji, rūpnīca
Produkta parametrs
1)Tehniskie parametri
|
Veiktspējas specifikācijas |
|
|
Plūsmas diapazons |
± (0,03 pēdas/s ~ 40 pēdas/s) ±(0.01m/s ~ 12 m/s ) |
|
Precizitāte |
±0,5% no izmērītās vērtības |
|
Atkārtojamība |
0.15% |
|
Linearitāte |
±0.5% |
|
Caurules izmērs |
Skava{0}}: 1"~ 200" (25 mm ~ 5000 mm) |
|
Funkciju specifikācijas |
|
|
Izejas |
Analogā izeja: 0/4 ~ 20 mA, ( max slodze 750 Ω ); Impulsu izvade: 0 ~ 9999 Hz, OCT (min. un max. frekvence ir regulējama); Releja izeja: maks. frekvence 1Hz (1A@125VAC vai 2A@30VDC). |
|
Komunikācija Interfeiss |
RS232 un RS485. |
|
SD karte |
Atmiņa: 8 GB; Max: 512 faili; Ieraksta laika intervāls: 1~3600s |
|
Barošanas avots |
90 ~ 245 V maiņstrāva (48 ~ 63 Hz) vai 10 ~ 36 V līdzstrāva |
|
Tastatūra |
22 viegli taustes taustiņi. |
|
Displeja ekrāns |
20 × 2 režģu burtu un ciparu LCD ekrāns ar aizmugurgaismojumu. |
|
Temperatūra |
Raidītājs: 14 ℉ ~ 122 ℉ (-10 grādi ~ 50 grādi) Pārveidotājs: 40 ℉ ~ 176 ℉ (-40 grādi ~ 80 grādi) Pārveidotājs: 32 ℉ ~ 302 ℉ (0 grādi ~ 150 grādi) |
|
Mitrums |
No 0 līdz 99% RH, ne{2}}kondensējošs |
|
Fiziskās specifikācijas |
|
|
Raidītājs |
NEMA13 (IP65). |
|
Pārveidotājs |
Iekapsulēts dizains, IP68; Standarta kabeļa garums: 9m. |
|
Svars |
Raidītājs: aptuveni 2,15 kg. Pārveidotājs: aptuveni 0,9 kg (standarta) |
